跟动手机电池快充手艺的飞速成长，手机的充电速度愈来愈快，在享用动手机疾速充电带来的益处时，咱们内心还存着一个小小的疑难，疾速充电对锂正离子电池组的寿命有影响吗？起首咱们来领会以下作甚充电速度，普通来说锂离子电池以倍率来描写电池的充电速度，比方1C倍率指的是电池在1小时内布满一切的电量，2C倍率则指的是在0.5h内将电池电量完整布满，也便是说倍率越大充电速度越快，充电时候为充电倍率的倒数。领会了充电倍率的界说，咱们再领会以下，疾速充电究竟对锂离子电池的有甚么影响。

普通来说，疾速充电会致使锂离子电池内阻增添，容量降落。咱们此刻就要领会一下这此中的机理。今朝商用锂离子电池首要的负极资料为石墨类资料，石墨资料的利用很大水平上处理了金属锂负极枝晶析出的题目，大大进步了锂离子电池的宁静性，使得锂离子电池的得以贸易化利用。今朝罕见的石墨负极资料包罗自然石墨、天然石墨等品种，在锂亚铁离子蓄电池充电的进程中，Li+从正极迁徙到负极，并嵌入到石墨资料的层状布局当中，构成LiC6的化合物，使得负极显现出金黄色。负极的嵌锂进程首要包罗Li+在电解液和SEI膜中的分散，负极外表的电荷互换，已Li在固相中的分散等进程构成，这些进程将间接对锂离子电池的充电速度产生影响。在锂离子电池充电的进程，负极会产生浓差极化和电化学极化，这城市致使负极的电势要低于实在际的稳态电势，并且跟着充电速度的增添，极化会进一步减轻，这一方面会加重副反映的产生，另外一方面会致使在负极的外表构成金属锂镀层和锂枝晶，激发锂离子电池的宁静性题目和容量降落。



美国动力部最大研讨中心揭露疾速充电对石墨负极机能的影响及感化机理


                                                                                                      商品图片来源见参考使用专著

  　美国阿贡国度尝试室（美国动力部最大的研讨中心）的L. Somerville对充电速度对石墨负极的影响停止了研讨。研讨显现，在0.7C到4C倍率规模内，电池机能的衰降首要与SEI膜的厚度增添有关，而SEI的成份不产生较着的变更。可是在6C的倍率下停止充电，SEI膜的成份产生的较着的转变，这也致使了锂离子听泉鉴鲍 的内阻急剧增添。进一步的研讨还发明，在卷绕型电池中，电芯中心局部的SEI膜更厚和并且成份也与其余局部的SEI膜差别，这能够是因为在出产进程中电池浸润不平均形成的局部温度降低形成的，这类SEI膜厚度和成份上的不平均，会形成电池在6C充电倍率下，粘结剂产生化学变性，形成活性物资从集流体上零落。

　　测试中L. Somerville敞开心扉了出口贸易的NMC/石墨18650动力充电板，以尽才可以复原了商用厨房锂亚铁离子动力充电板中石墨负极的成就运行。快充极限快速被场景人物风格的设定在为0.7，2，4，6C，释放极限快速为C/3，动力充电板体温控制在25℃。

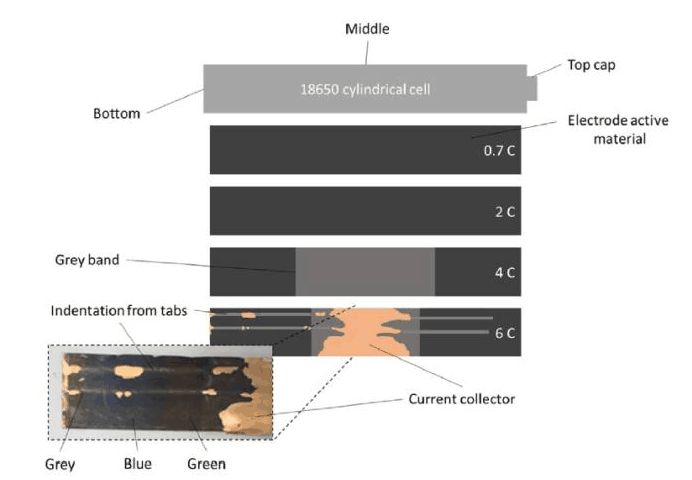

　　所经极限速度拆御天道轮回后的电板，跟到续航极限速度的添加，负极的色调也有了改变，在0.7C和2C的续航功率下，探针材料出现了均一的色调，而到续航功率发展到4C，探针材料的管理管理重心国际地位出现出了灰黑色，而在6C的功率下，岂但管理管理重心局布的探针材料出现除灰黑色，管理管理重心局布的灵活性物资采购还出现了零落的情景。SEM打印问世，在0.7C和2C的功率下，探针材料的相貌出现除原本的情况，可能在4C的功率下，探针材料的相貌起头出现点重点，6C的功率下，探针材料的的相貌情况则较着差別了，会因为SEI膜料厚的添加，已没办法分辩零丁的石墨颗粒物了。

美国动力部最大研讨中心揭露疾速充电对石墨负极机能的影响及感化机理


                                                                                                                图片集背景见参看文献资料


　　该项研讨显现，疾速充电对锂亚铁离子手机电池的影响有两个方面：1）差别充电倍率的影响差别，2）对电极中心和两段的影响差别。在不异的充电倍率下，电极中心局部的SEI膜要比两段的更厚，这能够是因为电极中心局部浸润不充实形成阻抗增添，充电进程中温度回升引发的，这还会形成中心局部电极的粘结剂产生化学变更，致使活性物资零落。充电倍率对电极的SEI膜也有很大的影响，跟着充电倍率的增添，SEI膜的厚度增添，在6C的倍率下，电极SEI膜中包罗更多的高份子量化合物和低聚支链化合物。


　　此项探讨揭秘了e快速手机充电系数对锂正离子听泉鉴鲍 器能的损害的影响基理，并具体化先容了在大电流大小值e快速手机充电的阶段中，石墨负极本身面SEI膜的机的薄厚和原料变为，并在探讨中发清楚金属金属探针侵润性不充裕构成的在大电流大小值e快速手机充电时，金属金属探针中心的布局温度表更大，吸附性资源SEI膜更厚，胶结剂更随意生产化学工业公司变更，引发吸附性资源更随意从金属金属探针本身面零落。
