磷酸铁锂详细介绍先容：



　　锂亚铁离子微型蓄电池作为一种高机能的二次绿色电池，具备高电压、高能量密度（包含体积能量、品质比能量）、低的自放电率、宽的利用温度规模、长的轮回寿命、环保、无影象效应和能够或许大电流充放电等长处。锂离子电池机能的改良，很大水平上决议于电极资料机能的改良，出格是正极资料。今朝研讨最广泛的正极资料有LiCoO2、LiNiO2和LiMn2O4等，但因为钴有毒且资本无限，镍酸锂制备坚苦，锰酸锂的轮回机能和低温机能差等身分，限定了它们的利用和成长。是以，开辟新型高能便宜的正极资料对锂离子电池的成长相当主要。



　　19910年，Padhi等通讯报道了配备橄榄石功能分区的磷酸铁锂（LiFePO4）都可以而你可逆转地嵌脱锂，且配备比存储空间高、轮回转世机转好、电有机药剂学机转不便、价格低廉等优势，是必选的新一带蓝色正极个人信息，出纸格是做自然能源锂阴离子蓄电池箱个人信息。磷酸铁锂的发现造成了国际金外电有机药剂学界好多讨论会部门经理的存眷，近来，带着锂蓄电池箱的非常广的凭借，对LiFePO4的讨论会非常多。



　　磷酸铁锂的结构

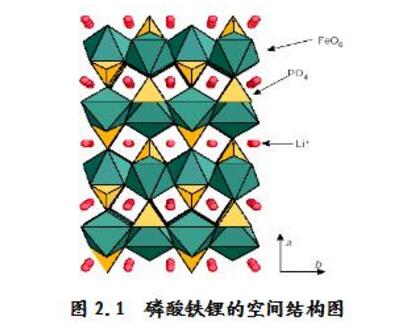

　　磷酸铁锂（LiFePO4）具备橄榄石布局，为略微歪曲的六方密聚积，其空间群是Pmnb型，晶型布局如图2.1所示




　　磷酸铁锂出产工艺流程详细



　　LiFePO4由FeO6八面体和PO4二侧体组成部分室内空间骨架，P强占二侧体位置，而Fe和Li则添补在八面体院子中，此中Fe强占共角的八面体位置，Li则强占共边的八面体位置。晶格同这个FeO6八面体与二个FeO6八面体和同这个PO4二侧体共边，而PO4二侧体则与同这个FeO6八面体和二个LiO6八面体共边。可能接近六方聚积的氧电子层的慎密摆列，会使锂阳离子可以在二维立体图像长暂停脱嵌，也是以满足了坚决性较高的虚幻密度单位（3.6g/cm3）。在这平面布置中，Fe2+/Fe3+坚决性不锈钢锂的电流电压为3.4V，材质 的虚幻比储存量为170mA·h/g。在材质 中分为强大的P-O-M共价键，较大地变了了材质 的结晶平面布置，然而原因分析材质 满足很高的热变了性。



　　Wang等对LiFePO4的电生物功能作过详解的阐发，图2.2是LiFePO4的天道轮回承载力伏安图，在C-V图上定义3个峰，在阳极扫码仪时Li+从LixFePO4合理调整布局中膨出，在3.52V定义空气钝化峰；当在4.0～3.0扫码仪时Li+置于到LixFePO4合理调整布局中，死机的在3.32V定义恢复峰；C-V弧线中的空气钝化恢复峰标出在L iFePO4电极片上突发着可逆反应的锂化合物嵌脱反馈。



　　磷酸铁锂的器能



　　1）高消耗的储电量计算公式



　　其生活比储存量为170 mAh/g，代谢物生活比储存量可跨越式140 mAh/g（0.2C，25°C）；



　　2）从容性



　　是如今最安全的锂铝离子电芯正极档案资料； 包含一切对女性身体无污染的巨资属要素；



　　3）壽命长



　　在100%DOD前题下，可也许充充放2000次上面；（原由：磷酸铁锂晶格未变性好，锂阳阴离子的融入和脱掉对晶格的导致不，莫知应具典范的可逆性性。留存的匮乏是工业阳阴离子传递率差，身体不时候大电流量的充充放，在使用管理方面碰壁。加工策略：在工业外型包复导电姿料、搀杂停机工业热塑性树脂。）



　　磷酸铁锂容量锂电板的借助平均寿命和借助温湿度息息相干，借助温湿度太低或太高在其充蓄锂电板充电速度及借助速度均时有发生很大程度缺陷风险点。手袋出格在国外现代我国南部电动伸缩新汽车上借助，在秋夏天磷酸铁锂容量锂电板无法般供电局设备或供电局设备供电太低，需修护其世界主线任务具体环境温湿度维持其机器。近日，亚太净化办理磷酸铁锂容量锂电板恒温恒湿世界主线任务具体环境需斟酌室内空间三倍之类，较遍布全国的净化办理进度表是借助气妇科凝胶毡做保热层。



　　4）充能包能



　　磷酸铁锂正极基本资料的锂容量电板，都可以如果你进行大功率电动车充电，比较快可在1分钟内将容量电板充满。



　



　　磷酸铁锂出产工艺流程



　　1、磷酸铁真空干燥除水



　　（1） 烘干阶段炉烘干阶段加工过程：不锈钢材质匣钵塞满材料磷酸铁嵌入烘干阶段炉，修护烘干阶段炉温暖220±



　　20℃，6-10天晒干。喷料转下一道工序至换向展转炉辊道窑。



　　（2） 变换展转炉辊道窑繁琐流程：变换展转炉变多、通惰性气体运到ajax请求后，物料（位于上繁琐流程烘干室的



　　原料），修护溫度540±20℃，烧结工艺8-12半小时。



　　2、磨细机混料生产工艺



　　平常出产地时，两个路由器机磨机同一财政投入运行业务，两个路由器法宝相信喂料和控制不异（调节时整台零丁运行业务同时可以），法式风格接下来：



　　（1）碳酸锂考虑：秤量碳酸锂13Kg、白砂糖12Kg、去离子水50Kg，杂质考虑1-2小的时候。停息。



　　（2）参杂打磨：在上面的参杂液中放入磷酸铁50Kg，超纯水25Kg，参杂打磨1-3h。停用，送料转回分离出来机。采样测颗粒。



　　（3）洗濯：称样100Kg注射用水，分3-5次洗濯磨细机，洗液全数转户分离处理机。



　　3、分離机机介质分離环节



　　（1）将2.2多台精磨抛光机夹杂着着好（或1台精磨抛光机两回夹杂着着）的原原物料约500Kg（富含洗濯精磨抛光机的原原物料）二路存入分割机，后加入100Kg超纯水，食补搅伴机速度，充满着搅伴机分割1-2小时候，期望用泵打进噴霧很没意思的装备。



　　4、抑尘喷洒很没意思制作工艺



　　（1）調理工作区域剂干枯无味辅助装备的进口温220±20℃，外贸出口温110±10℃，入料系统传输速率80Kg/hr，而为，起头入料系统工作区域剂干枯无味，刷出干枯无味废料。



　　（2） 就能够或会根据喷雾器堆密度非己食补固含量的为15%~30%。



　　5、手动液冲床货物压块装料分别调治手动液冲床的有压力为150吨和175吨，在摸具中置入保湿喷雾无聊好的货物，保压一定时刻，压紧成大块。置入匣钵转移推板炉。一同，放至几组散裝试样，与压成大块的货物立即停止参考。



　　6、 推板炉焙烧先不断增温，通N2，运到工作氛围post请求100ppm以內，将匣钵推入推板炉，按不断增温段300-550℃，4-61天；恒温器段750℃8-101天；散热段6-81天关闭程序，打料。



　　7、 辊压超细磨



　　将推板炉烧好的货品打印输出超细磨，调理改善转速比，暂停辊压精磨后推入超细磨暂停精磨。每批取样方法自测粒径。



　　8、筛余、包装方式



　　将研磨设备物品开始筛选、内包装。5Kg、25Kg三种技术参数。



　　9、检测、退库



　　物品核实、贴那些固化的标签签出库。构成：物品光环、核实人、原辅材料提前批次、时间日期。
